全天空成像仪

EKO全天空成像仪（型号：SRF-02）为新一代全天空成像仪，拥有*的技术优势，可以在无太阳遮挡而*暴露在太阳光照之下清晰的自动记录全天空云状分布数据。可用于监测天气和云况变化、太阳能产能预报和光伏发电性能评估等，其嵌入太阳能监测系统可以极大增强区域太阳能资源研究和预测的能力。

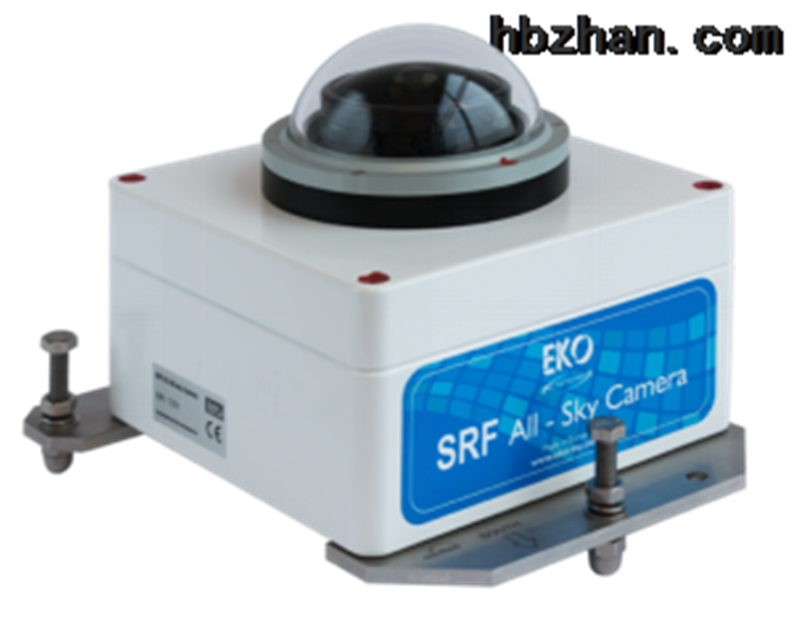

图1. 全天空成像仪（左图）及所拍云图（右图）

该成像仪具有180°的宽阔视角和高分辨率传感器，能够全自动记录全天空云况信息，并通过软件中先进的云检测算法转换成定量云信息。成像仪可以通过标准网卡接入互联网，并通过网络传送数据至服务器或者监控电脑上。

成像仪控制软件中集成了地平线确定工具，为用户提供了更大的灵活性和功能需要，例如可以通过软件设置天顶角范围、地物屏蔽区域或者用户感兴趣的区域，避免测站周围固有遮蔽物对观测结果的影响。该成像仪还具有良好的防水功能，根据实际观测条件，可选择气泵或者内置干燥盒方式干燥方式。其中内置干燥盒干燥方式更适合应用在偏远、供电条件不足的观测地点。

图2. 云量识别设置窗口

图3. 地平线及地物屏蔽设置（图中绿线及蓝点）

图4. 云量计算实例。红色为蓝红和蓝绿算法（BRBG）计算结果；黑色曲线为云检测和不透明度分析算法；蓝色曲线为厚云云量；绿色曲线为薄云云量。

【产品优点】：

l 无太阳遮挡装置，有效记录全天空云况信息，可做直接辐射监测及预报；

l 内置电脑主机，无需额外安装工作站；

l 可连接网络，通过终端远程操作和监控；

l 功耗低，体积小，重量轻，便于野外安装；

l 具有防水功能，可用于全天候观测。

【产品主要参数】：

【与同类产品相比优点】

【用户案例:2014年9月至2015年5月】

【其他EKO优良产品简介】

(1)总辐射表、直接辐射表、光谱辐射计、紫外辐射表、地球长波辐射表、天空扫描仪（辐照度和亮度），拥有优良的品质和优良*的价格。

(2)太阳追踪系统，拥有业界较高的观测精度和*的价格。

(3)便携式辐射表，拥有业界较小的体积和较高的观测精度，及性价比；

(4)全天空成像仪，是新一代全天空成像仪，产品的*设计在于无需要太阳遮挡装置，在太阳直射的情况下同样能够清晰的自动记录全天空云状分布，尽可能的保留了全天空云状分布的定量数据。拥有优良的技术优势和价格优势。

(5)日照时数传感器，是精准符合世界气象组织（WMO）观测标准的设备。

(6)光伏发电监测和评估系统，拥有业界较高的品质优势。
