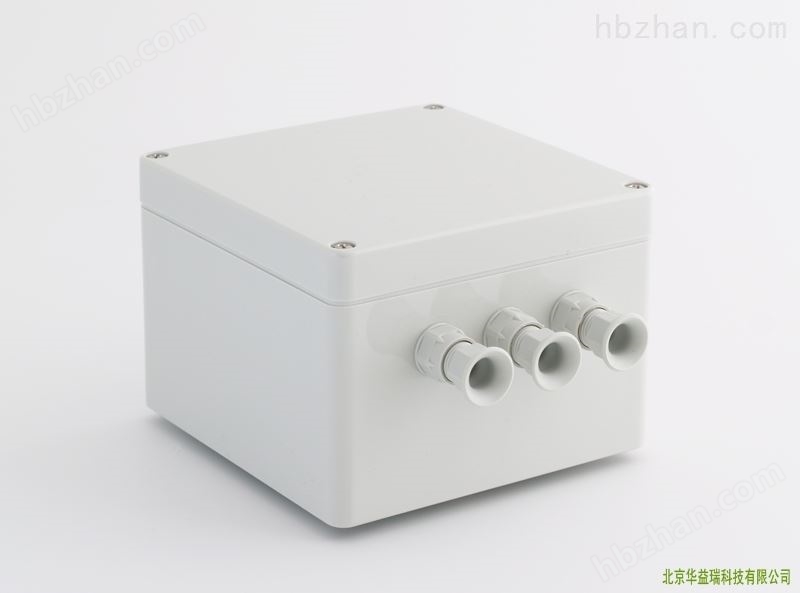

AC100&AC420高精度放大器

描述：AC100和AC420是一系列高精度放大器，设计用于热电堆传感器。主要应用在热通量传感器，太阳总辐射传感器，净辐射传感器，以及直接辐射传感器上。两种放大器的分别用在各自更上等别型号的仪器上，可以确保仪器的精度不会损失。放大器还包含有瞬时过电保护（对气象学应...

产品咨询联系我们

产品介绍/ PRODUCT PRESENTATION

AC100和AC420是一系列高精度放大器，设计用于热电堆传感器。主要应用在热通量传感器，太阳总辐射传感器，净辐射传感器，以及直接辐射传感器上。

两种放大器的分别用在各自更上等别型号的仪器上，可以确保仪器的精度不会损失。放大器还包含有瞬时过电保护（对气象学应用非常适合）。 AC100和AC420的识别能力是优良的，AC100为电压输出，AC420为4 – 20mA电流输出。

当电流输出用于某些应用时，对于电缆波有非常好的质量保证。但是不能同时输入正信号和负信号也是它的劣势，比如在净辐射和热通量传感器应用时。

特点

※ 极低的零点偏移和量程偏移，覆盖整个工作温度范围

※ 合适的灵敏度，用户可以自行连接到普通的薄膜电阻器上使用

※ 用于延长电缆，防止电压下降

※ 可以用于zui高精度的*低信号传感器，部会损失精度

※ 适合室外安装

技术性能参数

	AC100	AC420
适用传感器	热通量板总辐射传感器净辐射传感器长波辐射传感器直接辐射传感器反照率传感器	总辐射传感器直接辐射传感器反照率传感器
zui小全量程输入	±3 mV	+3 mV
zui大全量程输入	1000 mV	1200 mV
输出	电压，-3V - +3V	4 - 20 mA (3.5 mA)
标准放大 (A)	200	1 mA/mV
用户自调节电阻器	A = (2*(50.000/R)+1 从1 - 1000. R可以由1 – 3部分不同电阻串联组成	10 mV全量程，使用4 – 14mA范围 R = 100*全量程输入从16 mA/5 mV - 16 mA/1200 mV. R可以由1 – 3部分不同电阻串联组成
电阻性能	1%，50 ppm金属薄膜电阻器	1%，50 ppm金属薄膜电阻器
输入阻抗	1 Mohm	1 Mohm
工作温度范围	-20 – 50℃	-20 – 50℃
存储温度范围	-30 – 70℃	-30 – 70℃
输出零点漂移	＜0.05 mV/℃	＜0.25 mA/℃
输出量程漂移	＜20 ppm/℃	＜20 ppm/℃
初始精度	0.1%	0.1%
供电	8 - 24 VDC	10 - 24 VDC
功耗	＜20 mA	N/A
回路电压输出比	N/A	＜10 mA/V
输出阻抗	＜10欧姆	N/A
*大负载	＜1 mA	N/A
响应时间	＜1秒	＜1秒
连接	旋钮接头，直径4 – 6毫米	旋钮接头，直径4 – 6毫米
输入保护	静电放电，反向电源保护	静电放电，反向电源保护
