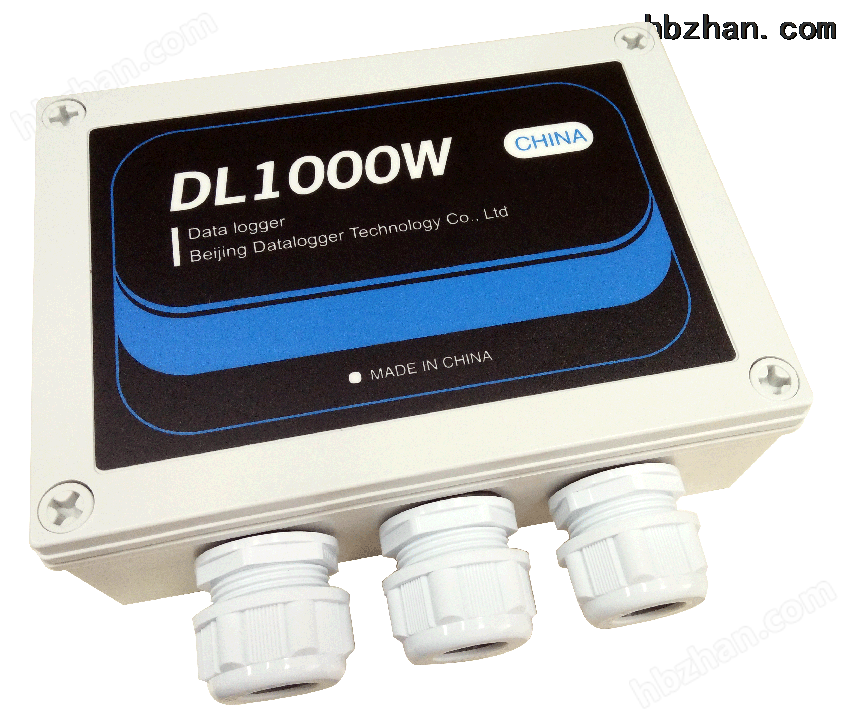

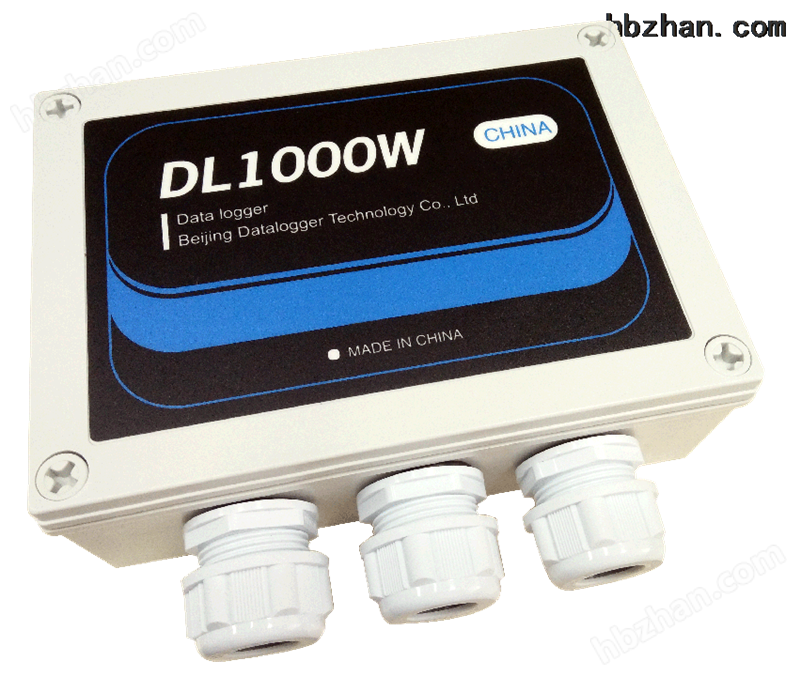

DL1000W系列数据采集器

DL1000W系列数据采集器-技术参数

供 电

供电范围:18Vdc(10-24Vdc)

功 耗

待机功耗3mA,串口通讯时功耗10mA,USB通讯时功耗8mA， GPRS通讯时35mA

模拟和数字通道

模拟(V1-V4)

a)测量电压范围0-2.5V

b)12位adc，分辨率0.6mV

c)精度±0.3%+1.2mV偏移量

数字(V1-V4)

输入高电平(2.1V-3.3V),输入低电平(<0.9V)

输出高电平3.3v(无负载)

输出电流220µA(2.7V)

周期测量(V1-V4)

测量范围0-150kHz

*大输入电压4V

激发(Vout)

可选择0V,2.5V,5V,开路

输出2.5V：精度±25mV,*大电流25mA

输出5V：精度±125mV,*大电流10mA

数字端口
(D1，D2)

输入：<0.9Vdc ～ >2.7Vdc

输出：0V,5V

RS232 MODBUS通讯

D1口可连接SDI12传感器

频率测量

开关(F1)

*大计数频率100Hz

脉冲计数(F1,D1,D2)

*大输入频率1kHz

*大输入电压F1(4Vdc),D1/D2(±12V),P_LL(±20Vdc)

低频交流(F2)

输入范围 <0.5V to >2V

*小输入20mV RMS

程序/数据存储

配置文件存储：8KB

数据存储：

512kbytes Flash

SD卡(标配1G)

通讯

GPRS远程通讯

USB Micro B

订货选项

DL1000W标准配置不含GPRS通讯

DL1000W_G配带标准的GPRS通讯
